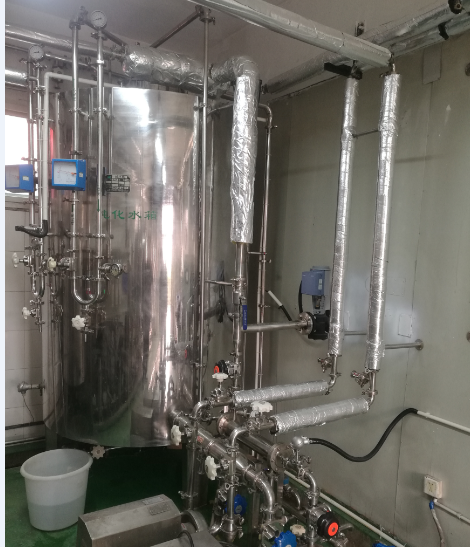

巴式消毒控制系统

       巴式消毒控制系统的电气控制系统由PLC集中控制，其控制核心为可编程控制器（PLC）及人机界面（触摸屏）。系统由PLC、触摸屏、断路器、接触器、热继电器、中间继电器、调节阀等组成，具有短路保护、过载保护等功能。

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口       巴氏消毒控制系统一号水泵与二号水泵均可手动、自动启动停止。蒸汽调节阀可手动给定阀门开度，自动时按设置的温度参数调节阀门开度。

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口调节阀可手动自动打开关闭，按下“调节阀手动”“调节阀自动”可在手动自动方式切换。手动操作时，可给定阀门开度（百分比）。

在自动运行方式中，一号水泵，二号水泵及调节阀均可随时切换到手动模式。

在自动模式下，水泵按设置的消毒时间自动运行；调节阀按设置的温度控制自动调节。

      在自动模式下，水泵及调节阀均在手动时，则系统回到手动模式。

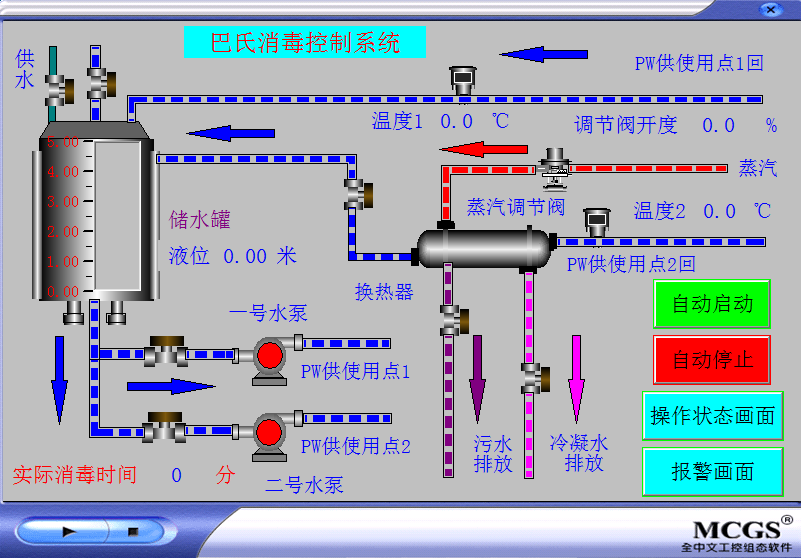

主画面

操作状态画面

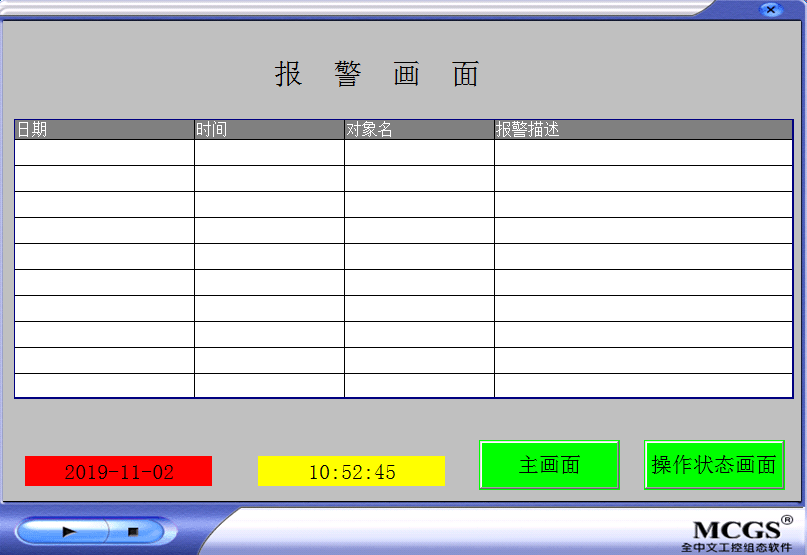

报警画面
